71932 CDGC/P4A

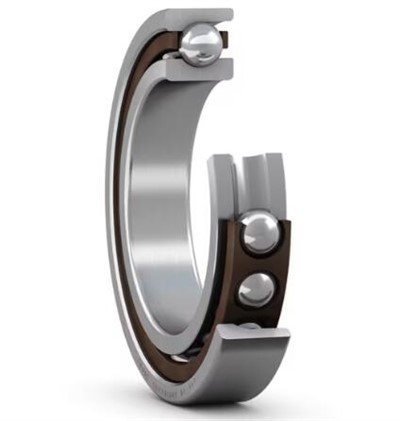

Dawn il-ball bearings ta 'kuntatt angolari ta' super-preċiżjoni, ta 'kapaċità għolja, ringiela waħda jakkomodaw tagħbijiet radjali u assjali li jaġixxu simultanjament, fejn it-tagħbija assjali taġixxi f'direzzjoni waħda biss. Huma ddisinjati biex jakkomodaw tagħbijiet tqal b'veloċitajiet relattivament għoljin taħt temperaturi operattivi baxxi għal moderati. Billi jistgħu jitqabblu b'mod universali, jistgħu jintużaw flimkien f'arranġamenti biex jipprovdu kondiviżjoni effettiva tat-tagħbija, f'medda ta' preload predeterminata, mingħajr l-użu ta' shims jew apparati simili.Eżattezza ta' tħaddim għolja ħafna Kapaċità ta' ġarr ta' tagħbija għolja ħafna. Veloċità u ebusija relattivament għolja.

Ibgħat l-inkjesta

Chat Now

Introduzzjoni tal-Prodott

Dimensions - 71932 CDGC/P4A

Dimensjonijiet

d	160 mm	Dijametru tat-toqba
D	220 mm	Dijametru ta 'barra
B	28 mm	Wisa'
d₁	178.5 mm	Dijametru ta 'l-ispalla taċ-ċirku ta' ġewwa (wiċċ tal-ġenb kbir)
d₂	178.5 mm	Dijametru ta 'l-ispalla taċ-ċirku ta' ġewwa (wiċċ tal-ġenb żgħir)
D₁	201.5 mm	Dijametru ta 'l-ispalla taċ-ċirku ta' barra (wiċċ tal-ġenb kbir)
r_1,2	min.2 mm	Dimensjoni taċ-ċanfrin
r_3,4	min.1 mm	Dimensjoni taċ-ċanfrin
a	39.6 mm	Distanza mill-wiċċ tal-ġenb sal-punt tal-pressjoni

Abutment dimensions - 71932 CDGC/P4A

Dimensjonijiet tal-abutment

d_a	min.169 mm	Dijametru tal-abutment tax-xaft
d_b	min.169 mm	Dijametru tal-abutment tax-xaft
D_a	massimu.211 mm	Dijametru tal-abutment tad-djar
D_b	massimu ta' 215 mm	Dijametru tal-abutment tad-djar
r_a	massimu.2 mm	Raġġ tal-flett
r_b	massimu.1 mm	Raġġ tal-flett
d_n	183.5 mm	Pożizzjoni taż-żennuna taż-żejt

Dejta ta' kalkolu

Klassifikazzjoni bażika tat-tagħbija dinamika	C	130 kN
Klassifikazzjoni bażika tat-tagħbija statika	C₀	160 kN
Limitu tat-tagħbija tal-għeja	P_u	5 kN
Veloċitajiet li jistgħu jintlaħqu		Irreferi għad-dejta tal-katalgu jew ikkuntattja lill-SKF għall-veloċitajiet li jistgħu jintlaħqu
Angolu ta' kuntatt		15-il grad
Dijametru tal-ballun	D_w	19.05 mm
Numru ta' ringieli	i	1
Numru ta' blalen (kull bearing)	z	28
Kwantità ta' grass ta' referenza (għal kull bearing)	G_rif	33 ċm³

Preload u ebusija (dahar ma' dahar, wiċċ imb'wiċċ)
Klassi tat-tagħbija minn qabel		C
Ebusija axjali		321 N/µm

Fatturi ta' korrezzjoni għall-kalkolu tat-tagħbija minn qabel
Fattur ta 'korrezzjoni dipendenti fuq is-serje u d-daqs tal-bearing	f	1.27
Fattur ta' korrezzjoni dipendenti fuq l-angolu ta' kuntatt	f₁	1
Fattur ta' korrezzjoni, klassi C tat-tagħbija minn qabel	f_2C	1.09
Fattur ta' korrezzjoni għal berings ibridi	f_HC	1

Fatturi għall-kalkolu ta' tagħbija ta' ġarr ekwivalenti
Fattur ta' kalkolu għal tagħbijiet ekwivalenti	f₀	16.4
Fatturi addizzjonali għal tagħbijiet ekwivalenti		Irreferi għan-Noti 1 u 2 hawn taħt

QQ20241120113432

LE.	d[mm]	D[mm]	B[mm]
7032 ACDGA/P4A	160	240	38
7032 ACD/P4ATGA	160	240	114
7032 ACD/P4ATBTB	160	240	114
7032 ACD/P4ATBTA	160	240	114
7032 ACD/P4AQBCA	160	240	152
7032 ACD/P4AL	160	240	38
7032 ACD/P4ADGB	160	240	76
7032 ACD/P4ADGA	160	240	76
7032 ACD/P4ADBB	160	240	76
7032 ACD/P4ADBA	160	240	76
7032 ACD/P4A	160	240	38
7032 ACD/HCP4A	160	240	38
7226 CDGA/P4A	130	230	40
7226 CD/P4ADGA	130	230	80
7226 CD/P4ADBC	130	230	80
7226 CD/P4A	130	230	40
7226 ACDGA/P4A	130	230	40
7226 ACD/P4ADGB	130	230	80
7226 ACD/P4ADGA	130	230	80
7226 ACD/P4A	130	230	40
71934 CDGB/P4A	170	230	28
71934 CDGA/P4A	170	230	28
71934 CDGA/P4	170	230	28
71934 CDGA/HCP4A	170	230	28
71934 CD/P4ATBTA	170	230	84
71934 CD/P4AQBCD	170	230	112
71934 CD/P4ADGB	170	230	56
71934 CD/P4ADGA	170	230	56
71934 CD/P4ADBC	170	230	56
71934 CD/P4ADBB	170	230	56
