Ringiela Double Ball Bearing ta 'Kuntatt Angolari

Il-ball bearings ta 'kuntatt angolari ta' ringiela doppja jistgħu jifilħu tagħbijiet radjali kbar, prinċipalment tagħbijiet radjali, tagħbijiet radjali u tal-mument magħquda.
Il-ball bearings ta 'kuntatt angolari ta' ringiela doppja għandhom tilt limitat bejn iċ-ċrieki ta 'ġewwa u ta' barra, u l-angolu ta 'inklinazzjoni permissibbli jiddependi fuq it-tneħħija interna tal-bearing, id-daqs tal-bearing, id-disinn intern u l-forzi u l-mumenti li jaġixxu fuq il-bearing, filwaqt li l-angolu massimu permissibbli ta' inklinazzjoni għandu tiżgura li l-ebda stress addizzjonali eċċessiv ma jiġi ġġenerat fil-bearing.

Ibgħat l-inkjesta

Chat Now

Introduzzjoni tal-Prodott

product-625-215

Jekk ikun hemm angolu ta 'inklinazzjoni bejn iċ-ċrieki ta' ġewwa u ta 'barra tal-bearing, se jaffettwa l-ħajja tal-bearing, u fl-istess ħin jikkawża li l-eżattezza tat-tħaddim tal-bearing tonqos u l-ħoss tal-ġiri jiżdied.
Il-ball bearings ta 'kuntatt angolari ta' ringiela doppja ġeneralment jużaw gaġeġ tan-najlon jew gaġeġ solidi tar-ram. Għandha tingħata attenzjoni meta jiġu mmuntati ball bearings ta' kuntatt angolari ta' ringiela doppja li għalkemm il-berings jistgħu jakkomodaw tagħbijiet axjali fiż-żewġ direzzjonijiet, għandha tingħata attenzjoni biex ma tħallix it-tagħbija assjali ewlenija tgħaddi mill-kanal fuq in-naħa notched jekk ikun hemm talja tal-ballun. fuq naħa waħda. Meta jintużaw il-bearings, għandha tingħata attenzjoni biex takkomoda t-tagħbija prinċipali fuq in-naħa tar-raceway mingħajr notching tal-ballun.

Numru tal-mudell ta' Ringiela Uniku Ball Bearings ta' Kuntatt Angolari:

Numru tal-mudell	d (mm)	D (mm)	B (mm)	Klassifikazzjoni bażika tat-tagħbija dinamika (kN)	Klassifikazzjoni bażika tat-tagħbija statika (kN)	Veloċità li tillimita (rpm)
3200 ATN9	10	30	14	7.61	4.3	24000
3201 ATN9	12	32	15.9	10.1	5.6	22000
3202 ATN9	15	35	15.9	11.2	6.8	18000
3204 A	20	47	20.6	20	12	14000
3204 ATN9/C3	20	47	20.6	20	12	14000
3205 ATN9	25	52	20.6	21.6	14.3	12000
3206 A	30	62	23.8	30	20.4	10000
3207 A/C3	35	72	27	40	28	9000
3208 A	40	80	30.2	47.5	34	8000
3209 ATN9	45	85	30.2	51	39	7500
3210 A	50	90	30.2	51	39	7000
3211 A	55	100	33.3	60	47.5	6300
3212 A	60	110	36.5	73.5	58.5	5600
3213 A	65	120	38.1	80.6	73.5	4800
3214 A	70	125	39.7	88.4	80	4500
3215 A	75	130	41.3	95.6	88	4500
3216 A	80	140	44.4	106	95	4300
3217 A	85	150	49.2	124	110	3800
3218 A	90	160	52.4	130	120	3600
3219 A	95	170	55.6	159	146	3400
3220 A	100	180	60.3	178	166	3200
3222 A	110	200	69.8	212	212	2800
3302 ATN9	15	42	19	15.1	9.3	16000
3304 A	20	52	22.2	23.6	14.6	13000
3305 A	25	52	20.6	21.6	14.3	11000
3306 A	30	72	30.2	41.5	27.5	9000
3307 A	35	80	34.9	52	35.5	8500
3308 A	40	90	36.5	64	44	7500
3309 A	45	100	39.7	75	53	6700
3310 A	50	110	44.4	90	64	6000
3311 A	55	120	49.2	112	81.2	5300
3312 A	60	130	54	127	95	5000
3313 A	65	140	58.7	146	110	4500
3314 A	70	150	63.5	163	125	4300
3315 A	75	160	68.3	176	140	4000
3316 A	80	170	68.3	182	156	3600
3317 A	85	180	73	195	176	3400
3318 A	90	190	73	195	180	3200
3319 A	95	200	77.8	225	216	3000
3320 A	100	215	82.6	255	255	2800

Applikazzjoni għal Ringiela Uniku Ball Bearings ta' Kuntatt Angolari:

Meta mqabbel ma 'berings ta' ringiela waħda, ball bearings ta 'ringiela doppja ta' kuntatt angolari għandhom riġidità aħjar u jistgħu jifilħu mumenti ta 'qlib. Il-bearings mhumiex separabbli. Huwa partikolarment adattat għal applikazzjonijiet b'rekwiżiti ta 'riġidità għolja. Huwa spiss użat fil-buttun tar-rota ta 'quddiem ta' karozza.

product-790-400

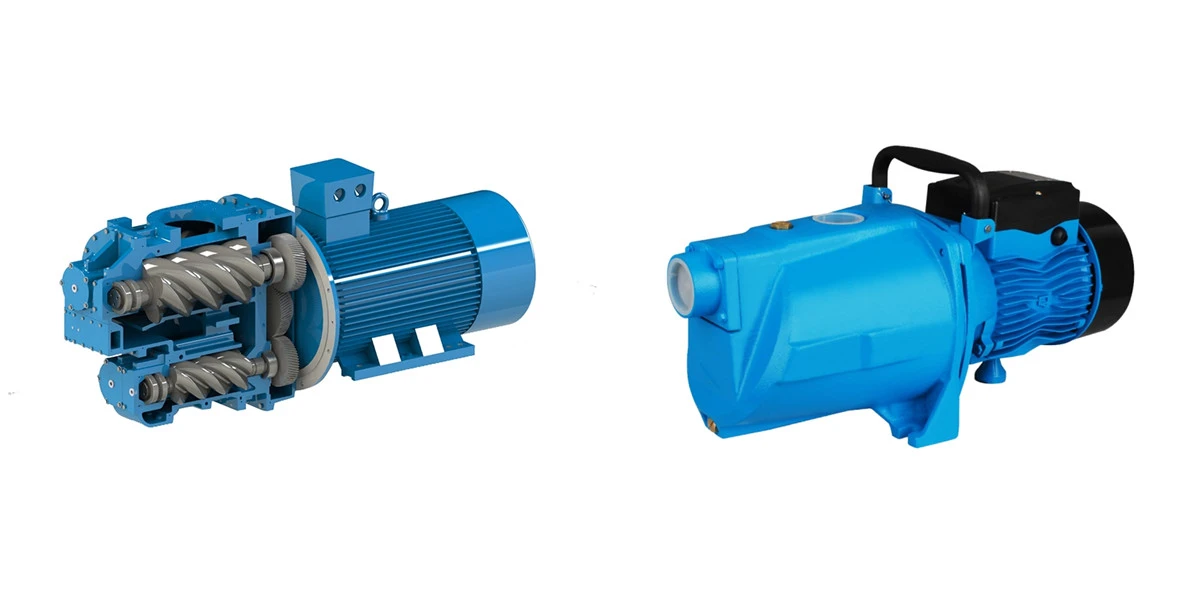

Il-ball bearings ta 'kuntatt angolari ta' ringiela doppja jintużaw prinċipalment fi: pompi taż-żejt, blowers tal-għeruq, kompressuri tal-arja, trasmissjonijiet, pompi tal-injezzjoni tal-fjuwil, makkinarju tal-istampar.

product-1200-577
