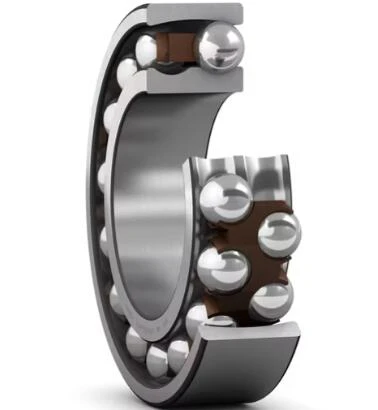

2210 Ektn9

Il-bearings tal-ballun li jallinjaw lilhom infushom, b'taqqiet għax-xejn, għandhom żewġ ringieli ta 'blalen, raceway sfered komuni fiċ-ċirku ta' barra u żewġ skanalaturi ta 'razza fil-fond bla interruzzjoni fiċ-ċirku ta' ġewwa. Huma insensittivi għall-allinjament ħażin angolari tax-xaft relattiv għall-akkomodazzjoni, li tista 'tkun ikkawżata, pereżempju, mid-deflessjoni tax-xaft. L-imtaqqab għax-xejn tiffaċilita l-faċilità ta 'l-immuntar permezz ta' kmiem tal-adapter jew kmiem ta 'rtirar. Tagħmir ta' mmuntar permezz ta 'kmiem ta' l-adapter jew kmiem ta 'rtirar ta' l-irtirar ta 'l-allinjament statiku u dinamiku ta' l-allinjament ħażin ta 'veloċità għolja

Ibgħat l-inkjesta

Chat Now

Introduzzjoni tal-Prodott

Dimensions - 2210 EKTN9

Dimensjonijiet

d	50 mm	Dijametru ta 'l-imtaqqab
D	90 mm	Dijametru ta 'barra
B	23 mm	Wisa '
d₁	61.47 mm	Ċirku ta 'ġewwa tad-dijametru ta' l-ispalla
D₁	≥80.2 mm	Dijametru ta 'l-ispalla ċirku ta' barra
r_1,2	Min.1.1 mm	Dimensjoni ta 'chamfer

Abutment dimensions - 2210 EKTN9

Dimensjonijiet ta 'Abutment

D_a	Max.83 mm	Djar tad-Dijametru tal-Abutment
r_a	Max.1.1 mm	Raġġ tal-flett

Dejta tal-kalkolu

Klassifikazzjoni bażika tat-tagħbija dinamika	C	33.8 kN
Klassifikazzjoni bażika tat-tagħbija statika	C₀	11.2 kN
Limitu tat-tagħbija tal-għeja	P_u	0. 57 kN
Veloċità ta 'referenza		14 000 r / min
Limitazzjoni tal-veloċità		9 500 r / min
Allinjament ħażin angolari permissibbli		2.5 grad
Fattur tal-Kalkolu	k_r	0.045
Li tillimita l-valur	e	0.23
Fattur tal-Kalkolu	Y₀	2.8
Fattur tal-Kalkolu	Y₁	2.7
Fattur tal-Kalkolu	Y₂	4.2

Il-bearings tal-ballun li jallinjaw lilhom infushom huma tip ta 'bearings iddisinjati biex jakkomodaw allinjament ħażin angolari bejn xaft u l-akkomodazzjoni tiegħu. Din il-karatteristika unika tagħmilhom oerhört utli f'applikazzjonijiet fejn l-allinjament perfett huwa diffiċli biex tinkiseb jew fejn id-deflessjoni tax-xaft hija mistennija. Dawn il-bearings għandhom żewġ ringieli ta 'blalen u razza sferika waħda fiċ-ċirku ta' barra, li tippermetti li ċ-ċirku ta 'ġewwa jegħleb u jaġġusta għall-allinjament ħażin. Dan id-disinn jippermetti tħaddim bla xkiel anke meta x-xaft u l-akkomodazzjoni ma jkunux allinjati perfettament.

Wieħed mill-vantaġġi ewlenin tal-bearings tal-ballun li jallinjaw lilhom infushom huwa l-abbiltà tagħhom li jimmaniġġjaw allinjament ħażin, li jista 'jipprevjeni xedd prematur u falliment fil-makkinarju. Huma jiġġeneraw ukoll inqas frizzjoni meta mqabbla ma 'tipi oħra ta' bearings, li jwasslu għal tħaddim aktar frisk u żieda fl-effiċjenza. Din il-frizzjoni aktar baxxa tikkontribwixxi wkoll għal tħaddim aktar kwiet, li jagħmilhom adattati għal applikazzjonijiet fejn it-tnaqqis tal-ħoss huwa importanti. Barra minn hekk, il-bearings tal-ballun li jallinjaw lilhom infushom għandhom kapaċità relattivament baxxa li jġorru tagħbija meta mqabbla ma 'tipi oħra ta' bearings, li jagħmluhom ideali għal applikazzjonijiet eħfef.

Ball-bearings li jallinjaw lilhom infushom huma użati ħafna f'diversi industriji u applikazzjonijiet. Huma komunement misjuba fil-fannijiet industrijali, fejn allinjament ħażin tax-xaft jista 'jseħħ minħabba tolleranzi tal-manifattura jew kundizzjonijiet ta' tħaddim. Jintużaw ukoll fil-makkinarju agrikolu, tagħmir għall-immaniġġjar tal-materjal, u tagħmir għall-ipproċessar tal-ikel u x-xorb. F'dawn l-applikazzjonijiet, il-kapaċità li takkomoda allinjament ħażin hija kruċjali biex tkun assigurata tħaddim affidabbli u testendi l-ħajja tal-makkinarju.

LE.	D [mm]	D [mm]	B [mm]
1309 Ektn9	45	100	25
1211 ETN9	55	100	21
1211 Ektn9	55	100	21
2308 ETN9	40	90	33
2308 em	40	90	33
2308 Ektn9	40	90	33
2308 E -2 RS1TN9	40	90	33
2308 E -2 RS1KTN9	40	90	33
2210 ETN9	50	90	23
2210 Ektn9	50	90	23
2210 e -2 rs1tn9	50	90	23
2210 e -2 rs1ktn9	50	90	23
1308 ETN9	40	90	23
1308 em	40	90	23
1308 Ektn9	40	90	23
1210 ETN9	50	90	20
1210 Ektn9	50	90	20
11210 TN9	50	90	58
2209 ETN9	45	85	23
2209 Ektn9	45	85	23
2209 E -2 rs1tn9	45	85	23
2209 E -2 RS1KTN9	45	85	23
1209 ETN9	45	85	19
1209 Ektn9	45	85	19
11209 TN9	45	85	58
2307 ETN9	35	80	31
2307 em	35	80	31
2307 Ektn9	35	80	31
2307 Ekm	35	80	31
2307 E -2 rs1tn9	35	80	31
