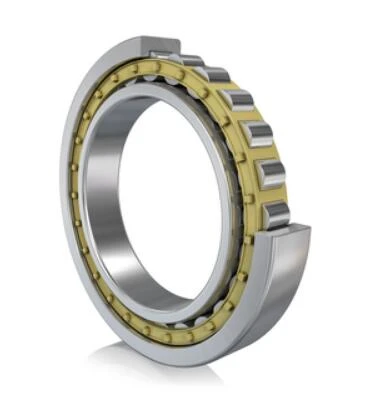

NU215-E-XL-M1-F1-J20AA-R105-125NA-M15BS-Cylindrical Roller Bearing
Dimensjonijiet Ewlenin u Data tal-Prestazzjoni
| d |
75 mm |
Dijametru tat-toqba |
| D |
130 mm |
Dijametru ta 'barra |
| B |
25 mm |
Wisa' |
| Cr |
155,000 N |
Klassifikazzjoni bażika tat-tagħbija dinamika, radjali |
| C0r |
157,000 N |
Klassifikazzjoni bażika tat-tagħbija statika, radjali |
| Cur |
22,200 N |
Limitu ta 'tagħbija ta' għeja, radjali |
| nG |
9,800 1/min |
Limitazzjoni tal-veloċità |
| nϑr |
4,400 1/min |
Veloċità ta' referenza |
| ≈m |
1.36 kg |
Piż |
Dimensjonijiet tal-immuntar
| da min |
84 mm |
L-ispalla tax-xaft tad-dijametru minimu |
| da max |
87 mm |
Dijametru massimu tal-ispalla tax-xaft |
| db min |
90 mm |
Spalla minima tax-xaft |
| Da max |
121 mm |
Dijametru massimu tal-ispalla tad-djar |
| ra max |
1.5 mm |
Raġġ massimu ta 'riċess |
| ra1 max |
1.5 mm |
Raġġ massimu ta 'riċess |
Dimensjonijiet
| rmin |
1.5 mm |
Dimensjoni minima taċ-ċanfrin |
| r1 min |
1.5 mm |
Dimensjoni minima taċ-ċanfrin |
| s |
1.2 mm |
Spostament axjali |
| E |
118.5 mm |
Ċirku ta 'barra tad-dijametru tar-raceway |
| F |
88.5 mm |
Ċirku ta 'ġewwa b'dijametru tar-raceway |
| D1 min |
114.36 mm |
Ċirku ta' barra b'dijametru minimu tal-kustilja |
Firxa tat-temperatura
| Tmin |
-30 grad |
Temperatura operattiva min. |
| Tmax |
150 grad |
Temperatura operattiva max. |
Berings tar-rombli ċilindriċi huma tip popolari ta 'rolling bearings li għandhom kapaċità ta' tagħbija radjali għolja, frizzjoni baxxa u disinn sempliċi. Dawn il-bearings jikkonsistu minn ċirku ta 'ġewwa ċilindriku u ċirku ta' barra, b'rombli pożizzjonati bejniethom. Ir-rombli ċilindriċi huma ggwidati miċ-ċirku ta 'ġewwa u ċ-ċirku ta' barra, li jippermettulhom jirrombla bla xkiel u b'mod uniformi.
Wieħed mill-vantaġġi ewlenin tal-berings tar-rombli ċilindriċi huwa l-abbiltà tagħhom li jimmaniġġjaw tagħbijiet radjali għoljin ħafna. Il-forma ċilindrika tar-rombli tqassam it-tagħbija b'mod uniformi fuq żona kbira ta 'kuntatt, u tnaqqas l-istress fuq il-bearing. Dan jagħmel il-berings tar-rombli ċilindriċi ideali għal applikazzjonijiet heavy-duty bħal f'tagħmir tal-kostruzzjoni, makkinarju tal-minjieri, u turbini tar-riħ.
Minbarra l-kapaċità tat-tagħbija tagħhom, il-berings tar-rombli ċilindriċi għandhom ukoll frizzjoni baxxa u effiċjenza operattiva għolja. Ir-rombli u l-gaġġa huma ddisinjati biex jimminimizzaw il-frizzjoni u jnaqqsu l-ġenerazzjoni tas-sħana, u jtejbu l-prestazzjoni ġenerali tal-bearing. Dan ifisser effiċjenza fl-enerġija aħjar u ħajja ta' servizz itwal.
Il-berings tar-rombli ċilindriċi huma wkoll faċli biex jiġu installati u miżmuma. Huma disponibbli f'firxa ta 'daqsijiet u konfigurazzjonijiet biex jaqblu ma' applikazzjonijiet differenti, u jistgħu jiġu sostitwiti jew imsewwija faċilment jekk meħtieġ. B'lubrikazzjoni u manutenzjoni xierqa, berings tar-rombli ċilindriċi jistgħu jipprovdu prestazzjoni affidabbli u fit-tul.
Xi applikazzjonijiet komuni ta 'berings tar-rombli ċilindriċi jinkludu għodod tal-magni, pompi, ġeneraturi u muturi elettriċi. Huma wkoll komunement użati fl-industriji tal-karozzi u aerospazjali għall-prestazzjoni għolja u l-affidabbiltà tagħhom.
B'mod ġenerali, il-berings tar-rombli ċilindriċi huma soluzzjoni versatili u affidabbli għal applikazzjonijiet heavy-duty fejn tagħbijiet radjali għoljin u frizzjoni baxxa huma kritiċi. Bid-disinn sempliċi tagħhom, il-faċilità ta 'installazzjoni u manutenzjoni, u l-kapaċità li jimmaniġġjaw kundizzjonijiet iebsa, huma għażla ideali għal firxa wiesgħa ta' industriji u applikazzjonijiet.
| LE. | d | D | B |
| N309-E-XL-M1-C3>A | 45 | 100 | 25 |
| N309-E-XL-M1>A | 45 | 100 | 25 |
| RSL182211-A-XL | 55 | 88.81 | 25 |
| NU215-E-XL-M1-F1-J20AA-R105-125NA-M15BS | 75 | 130 | 25 |
| NU215-E-XL-M1-F1-H257A-J20AB-C4 | 75 | 130 | 25 |
| NJ309-E-XL-MPAX | 45 | 100 | 25 |
| NUP2211-E-XL-TVP2>A | 55 | 100 | 25 |
| SL183011-A-XL-C3-2S | 55 | 90 | 26 |
| RSL183012-A-XL-2S | 60 | 86.74 | 26 |
| RSL183011-A-XL-3S | 55 | 83.54 | 26 |
| RSL183011-A-XL-BR-2S | 55 | 83.54 | 26 |
| RSL183011-A-XL-2S | 55 | 83.54 | 26 |
| RSL183012-A-XL-4S | 60 | 86.74 | 26 |
| NU216-E-XL-TVP2-C4 | 80 | 140 | 26 |
| RSL183012-XL-RV | 60 | 86.74 | 26 |
| RSL183013-XL-RV | 65 | 93.09 | 26 |
| NU216-E-XL-M1-C2 | 80 | 140 | 26 |
| RSL183011-XL-RV | 55 | 83.54 | 26 |
| NJ216-E-XL-TVP2-C3 | 80 | 140 | 26 |
| NJ216-E-XL-TVP2 | 80 | 140 | 26 |
